什么是分辨率測試卡？分辨率測試卡的主要用途

2024-06-19

分辨率測試卡是圖像領域一種常見的測試卡類型。那么，什么是分辨率測試卡呢？本文進行了簡單總結，并介紹了分辨率測試卡的主要用途。

什么是分辨率測試卡

分辨率測試卡是一種用于評估各類成像設備性能的專業工具。它通過卡上的精確圖案和細節，為用戶提供了一種量化評估設備分辨率的方法，同時還能評估設備的對比度、銳度、色彩準確性和失真等關鍵指標。在現代科技日新月異的背景下，分辨率測試卡已經成為攝像機、掃描儀、打印機和顯示器等成像設備性能測試的重要工具之一。

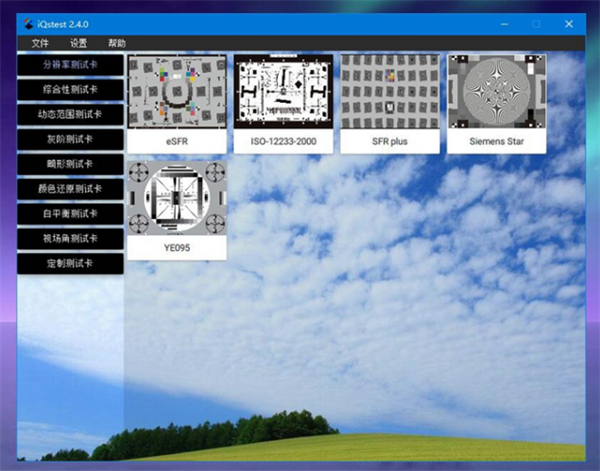

分辨率測試卡的設計原理基于國際標準，例如ISO12233解析度分辨率卡，它遵循攝影-電子照相畫面-衡量方法的標準。這種測試卡具有不同倍數的型號，如0.5倍、1倍、2倍、4倍和8倍，以適應不同設備和不同測試需求。在測試過程中，通常需要在標準測試照明光源條件下，使用專門的測試軟件來測量設備實際拍攝的垂直分辨率和水平分辨率。

分辨率測試卡使用方法

1、首先就需要確定好分辨率測試卡標版的材料、尺寸、倍數。

2、安裝測試卡。一般講測試卡安裝在平滑墻面上，固定好測試卡即可使用。

3、然后根據測試卡的尺寸來確定拍攝距離。原則上應該選擇能讓有效高度正好充滿畫面的測試卡。

拍攝范圍的選取應該注意：

a.測試卡有效高度充滿畫面時，測試卡的4:3區域也應該正好充滿畫面。在取景偏大或偏小的情況下，應盡量使4:3區域中的J1、K1、J2、K2、JD、KD處于畫面中心。

b.測試四角分辨率時，要分別將四角上的十字型測試單元置于畫面角落。實際操作可以將測試卡16:9端線貼在畫面外框，測量這一端上下兩個角的分辨率，再測另一側兩個角的分辨率。

4、鏡頭設置

鏡頭設置包括曝光時間、白平衡、亮度、色彩、Gamma校正、拍攝模式攝像鏡頭在進行測試時，需要選擇預設定的模式，采用默認的設置拍攝即可。若果在特殊效果下拍攝測試，就需要給出說明。
